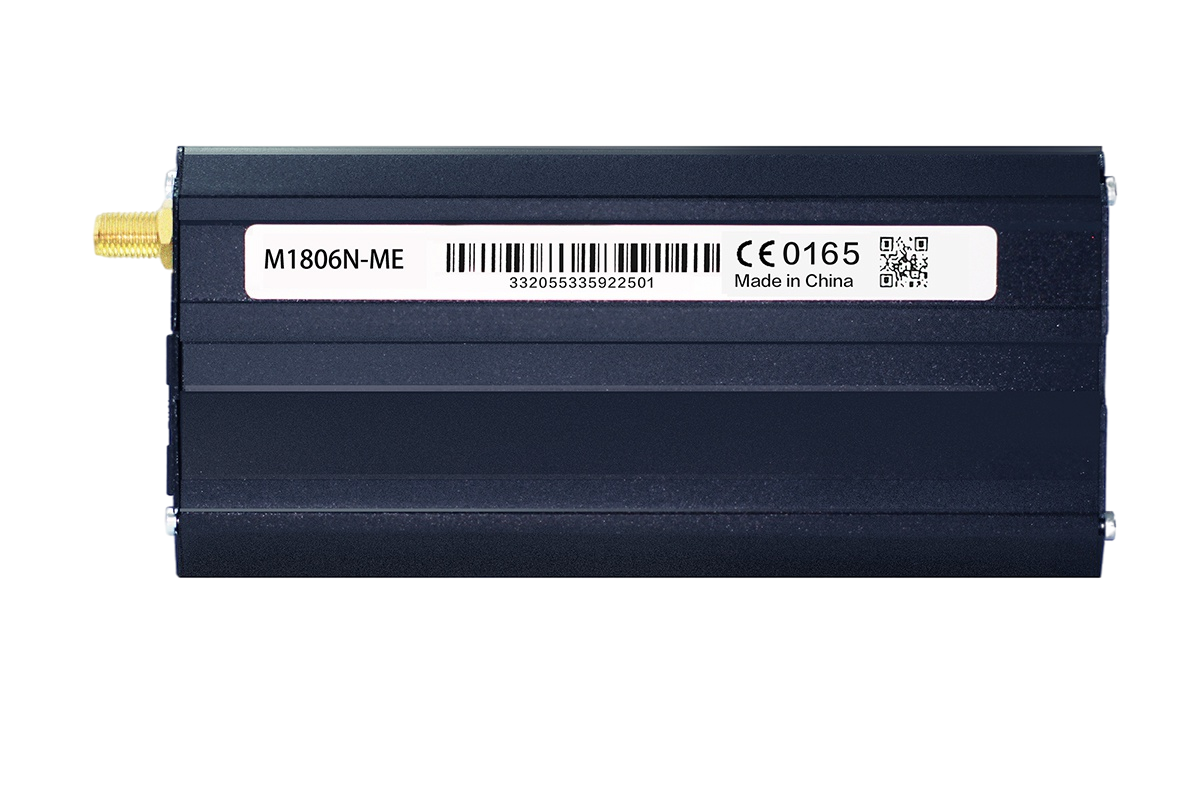

M1806N-ME
4G
全网通
RJ45

质

寸    114mm×55mm×25mm

量    125g

件    线线

金笛4G短信终端基于4G工业级模组,
支持2G/3G/4G移动联通卡,内嵌超级网口,
断网自动重连,标准AT协议,兼容性强,升级更简单。
产品详情
主要参数:
主要参数性能备注
最小值典型值最大值
       工作温度(℃)-2025+55
存储温度(℃)-2525+85
工作电压(V)5.05.016≥5.0v可保证输出功率
短信发送速度2秒/条
串口波特率(bps)9600,19200,38400,57600,115200,230400出厂默认波特率115200bps
串口参数None/8/1

网络协议:
主要参数描述备注



频段

LTE(FDD)B1,B3,B8
LTE(TDD)B39,B40,B41(38)
DC-HSPA+/HSPA+/HSPA/UMTS B1,B5,B8,B9
TD-SCDMA B34,B39
GSM/GPRS/EDGE 900/1800





支持移动、联通、支持在国外使用。

设备可自动搜寻频率,也可以通过AT指令设置

网络协议IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket
工作模式TCP Server/TCP Client/UDP Server/UDP Client默认工作模式:TCP Server



IP 获取方式



静态IP、DHCP

出厂默认IP:192.168.0.7

默认子网掩码:255.255.255.0

默认网关:192.168.0.1

默认本地端口:23

数据格式文本/PDU
AT指令支持标准AT指令集(Hayes 3GPP TS 27.007和 27.005)

 接口参数:

硬件接口描述备注

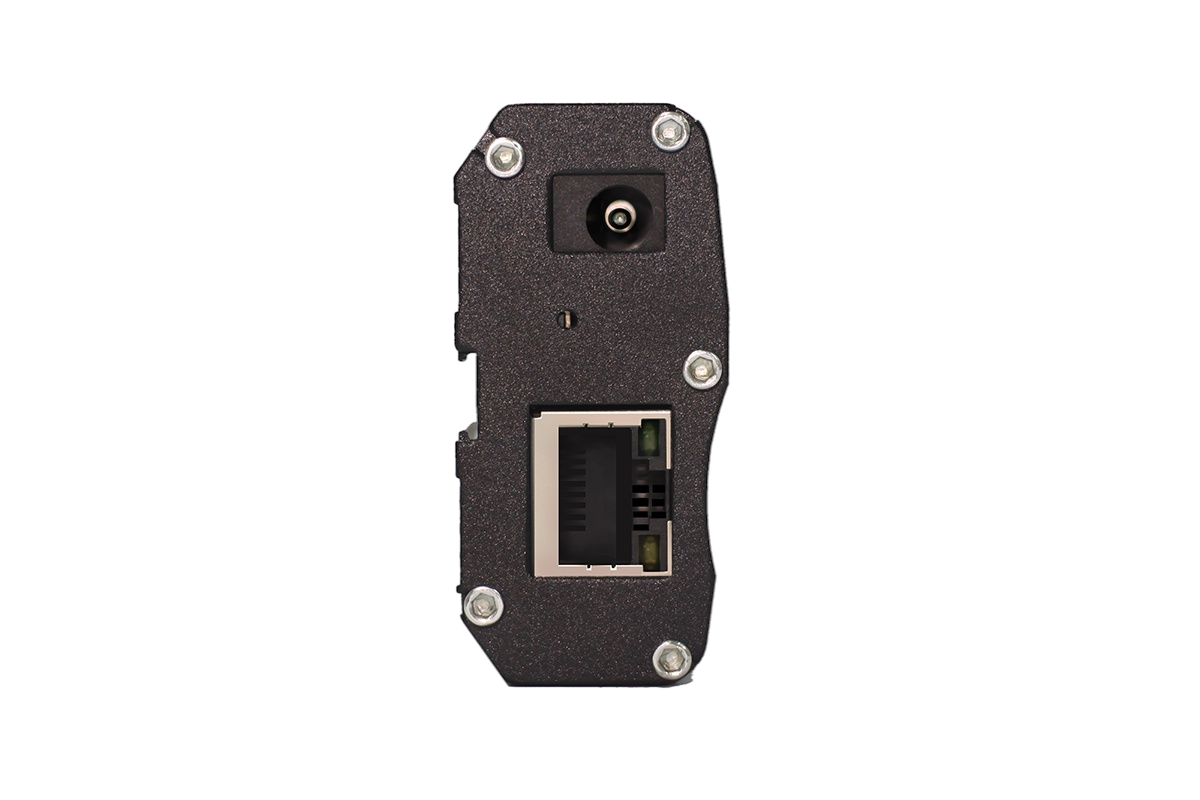

数据接口RJ45网口10/100Mbps、交叉直连自适应

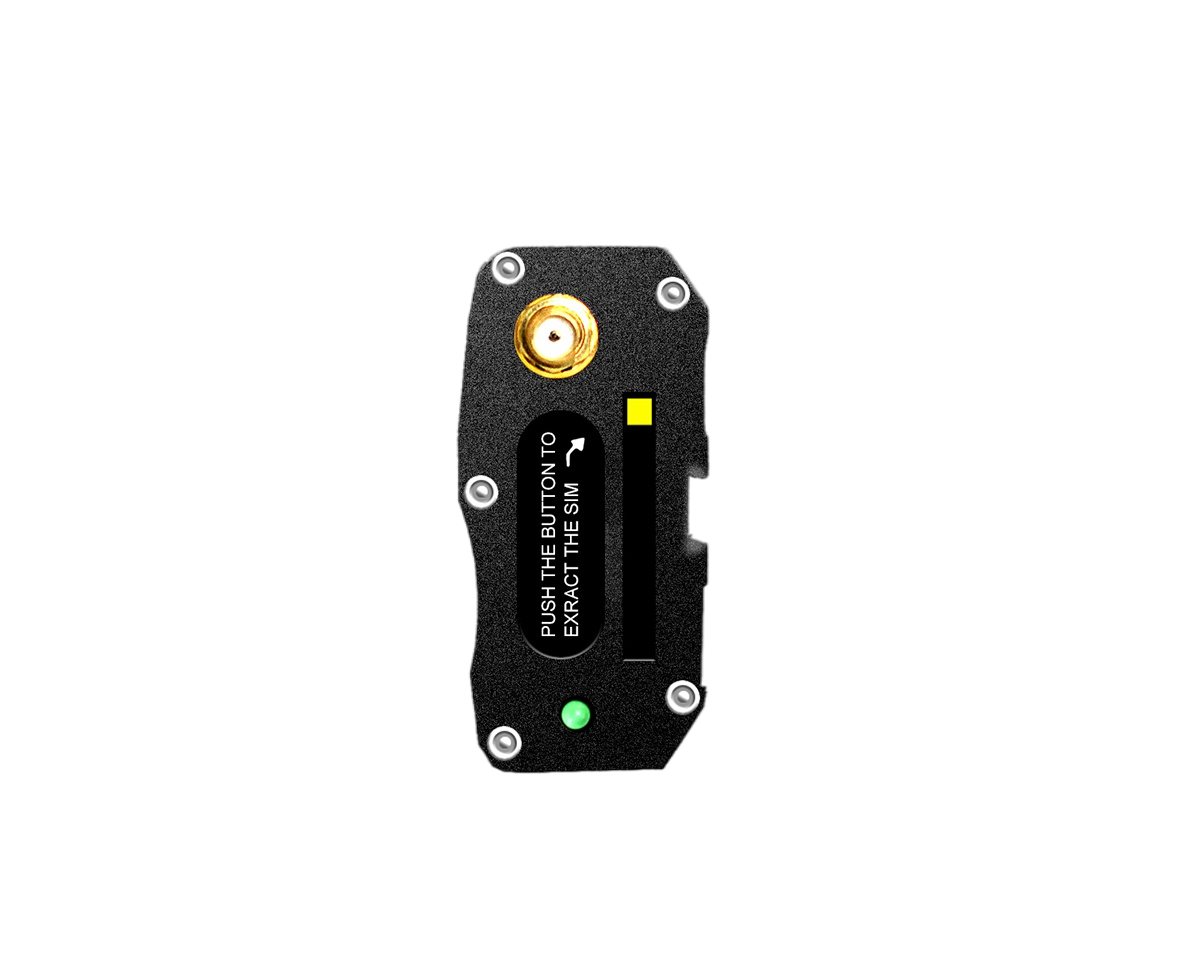

SIM卡接口3v/1.8v
天线接口50Ω特征阻抗SMA 天线接头
电源接口5.5*2.1圆头直流电源
规格参数:
物理特性描述备注
外壳材质金属DIN 导轨安装
外形尺寸(mm)114*55*25不包括配件
重量(g)120不包含配件
配件电源适配器,网线,天线



主要参数性能备注
最小值典型值最大值
工作温度(℃)-2025+60
存储温度(℃)-4025+85
工作电压(V)5.05.016≥5.0v可保证输出功率
主要参数描述备注
频段LTE(FDD)B1,B3,B8
LTE(TDD)B39,B40,B41(38)
DC-HSPA+/HSPA+/HSPA/UMTS B1,B5,B8,B9
TD-SCDMA B34,B39
GSM/GPRS/EDGE 900/1800
支持移动、联通,支持在国外使用,
设备可自动搜寻频率,也可以通过AT指令设置
网络协议IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket
工作模式TCP Server/TCP Client/UDP Server/UDP Client默认工作模式:TCP Server
IP 获取方式静态IP、DHCP出厂默认IP:192.168.0.7
默认子网掩码:255.255.255.0
默认网关:192.168.0.1
默认本地端口:23
数据格式文本/PDU
AT指令Hayes 3GPP TS 27.007 and 27.005
Huawei extended AT command

短信发送速度3秒/条
串口波特率(bps)300、600、1200、2400、4800、9600、19200、38400、57600、115200、230400、1000000出厂默认波特率115200bps
串口参数None/8/1
硬件接口描述备注
数据接口RJ45网口10/100Mbps、交叉直连自适应
SIM卡接口3v/1.8v
天线接口50Ω特征阻抗SMA 天线接头
电源接口5.5*2.1圆头直流电源
物理特性描述备注
材质金属DIN 导轨安装
外形尺寸(mm)114*55*25不包括配件
重量(g)120不包括配件
配件电源适配器,网线,天线

指示灯

指示灯状态状态说明
不亮没有开机或没有供电
常亮没插SIM卡,信号不好或找不到网络
快闪工作状态,发短信或打电话

信号强弱判断

AT+CSQ返回结果信号质量
14~31可以正常工作
0~13 和 +99信号不够,不能正常工作

再好的硬件,也需要优秀的软件配合,才能达到理想的运行效果。针对运营商锁卡、封卡的情况,金笛软件通过监控模块和看门狗模块自动判断,自动根据响应返回结果运行指定动作,比如自动重启硬件,自动重启软件,自动延时重发等,无需人工干预,让您高枕无忧。
