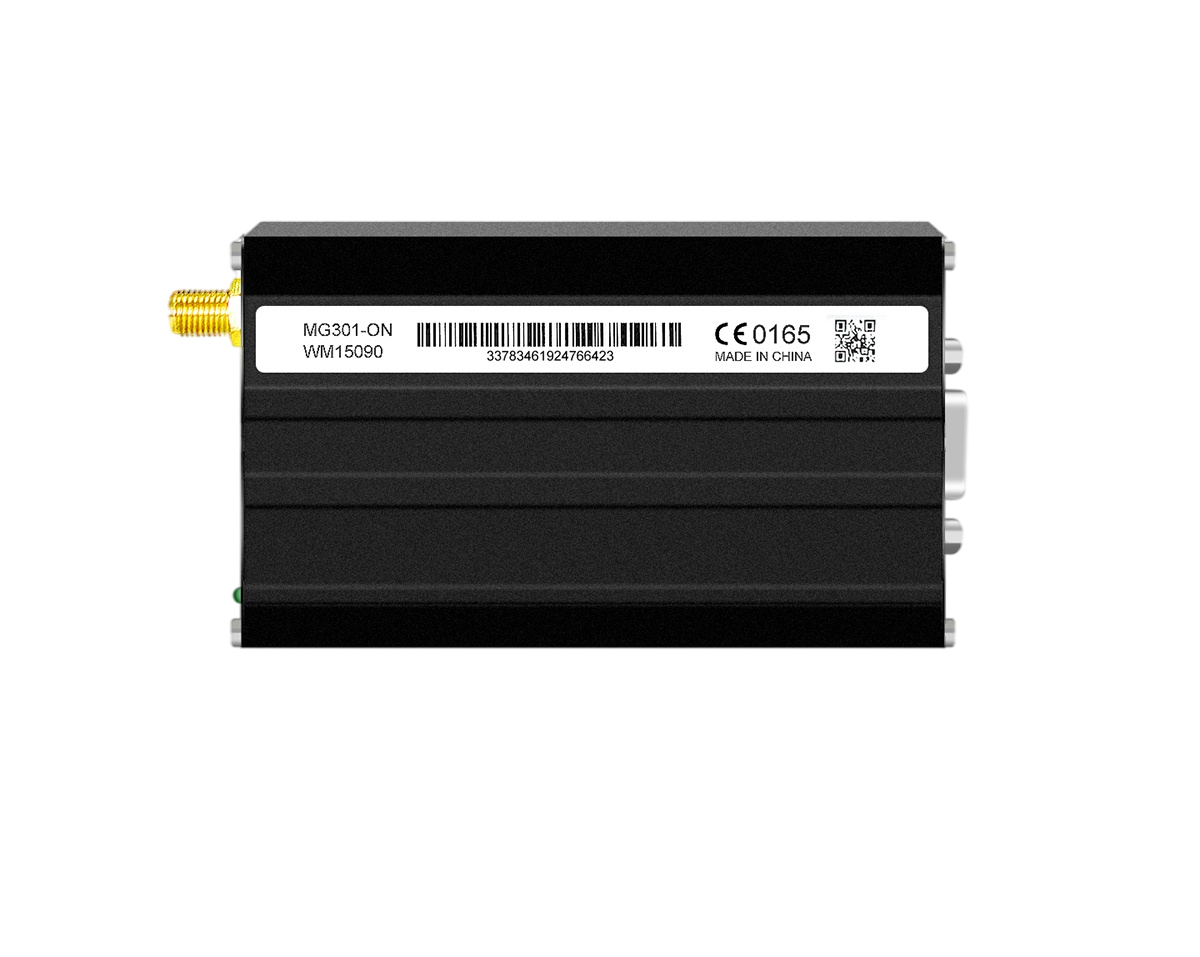

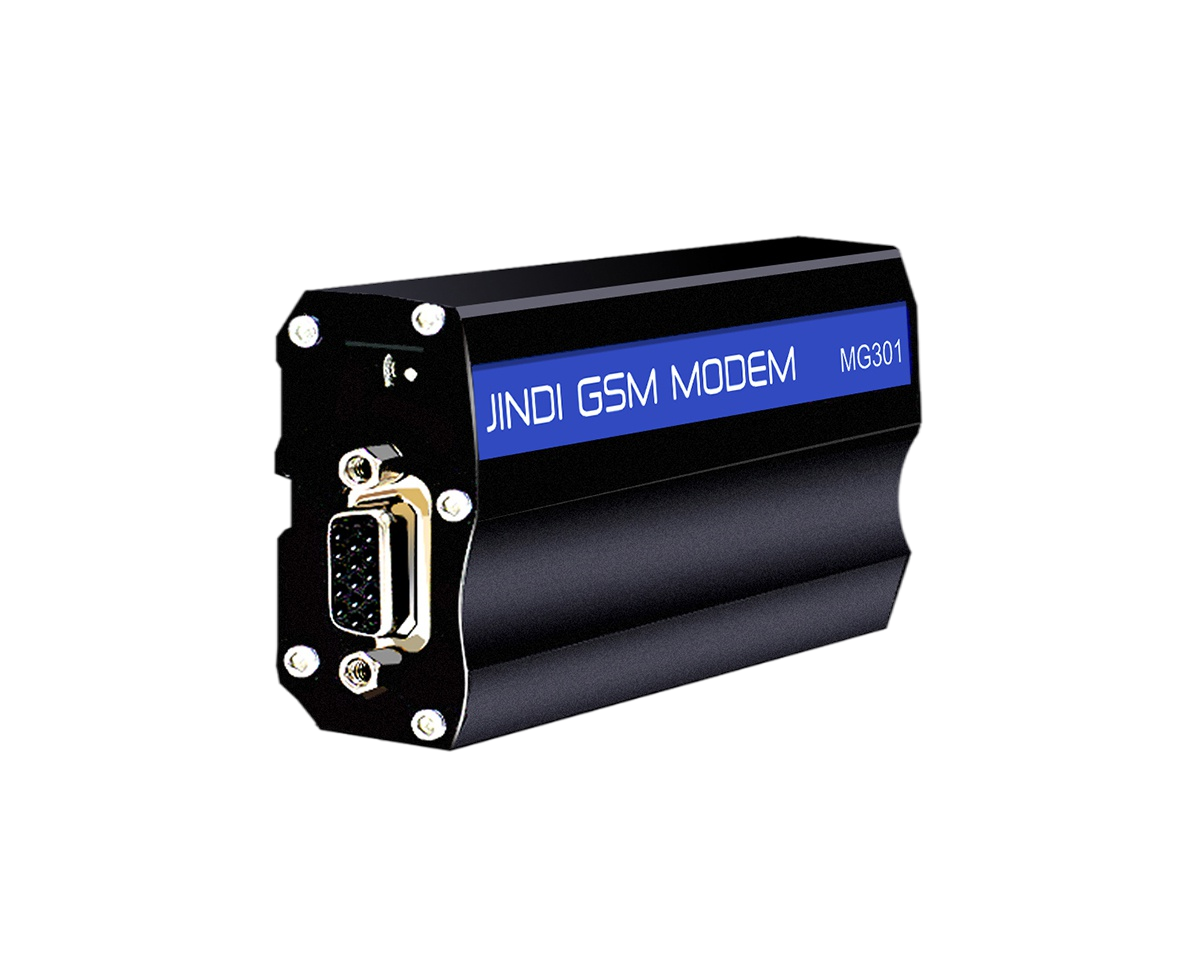

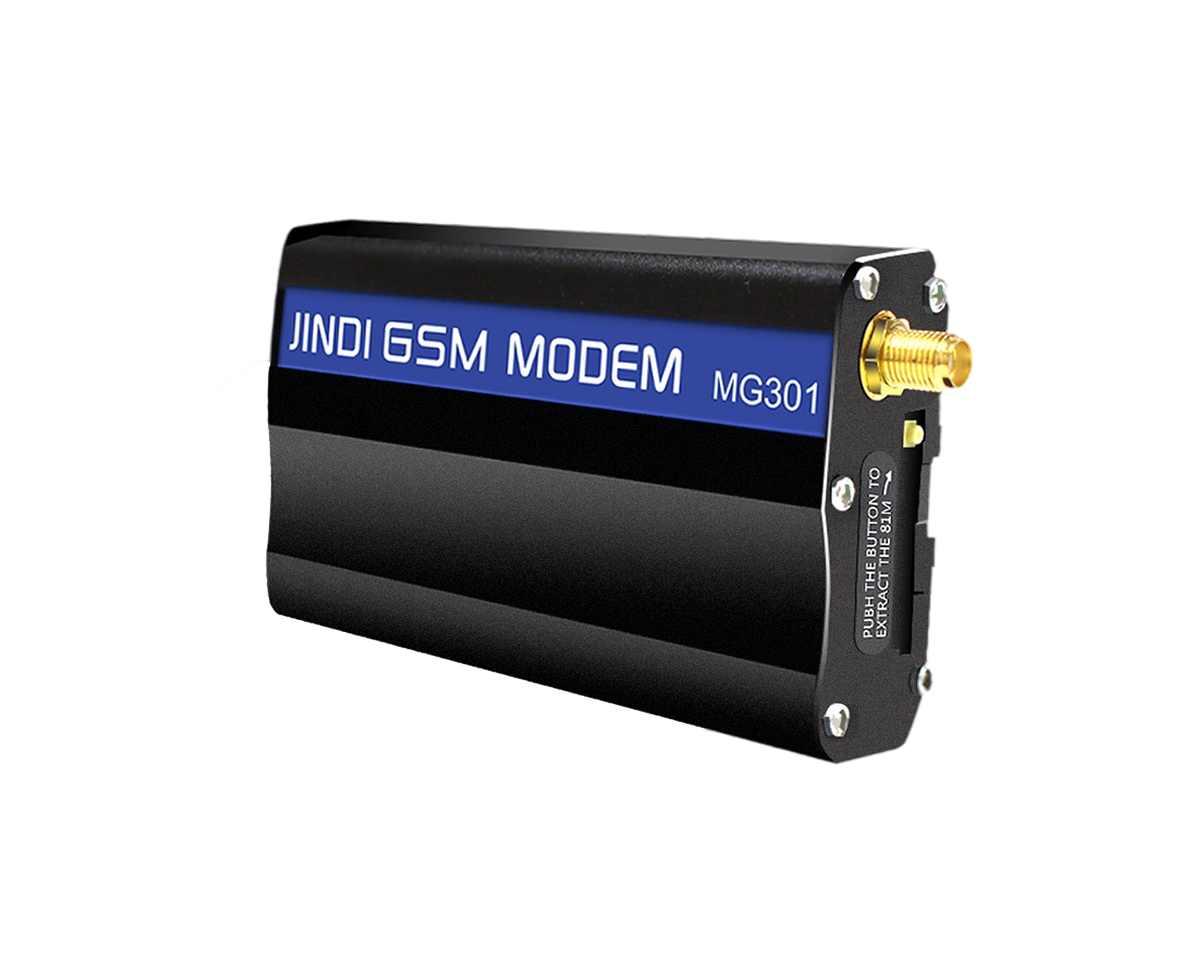

MG301

2G

移动版

USB2.0/UART

材质金属

尺寸 97mm×55mm×25mm

重量 100g

配件 USB数据线/串口数据线、天线、电源适配器（仅URAT）

金笛2G短信终端基于2G工业级模组，
支持移动2G网络，
高兼容性，高可靠性。

购买咨询下载资料

产品详情

技术规范
产品型号：	JINDI GSM MODEM MG301
工作频段：	支持 GSM 4频 GSM/GPRS：850 MHz/900 MHz/1800 MHz/1900 MHz
产地：	国产
输入电压：	5V－16V
输入电流：	5mA待机状态，140mA在GSM900MHz@12V 通话状态 5mA待机状态，100mA在GSM1800/1900MHz@12V 通话状态
工作温度：	正常工作温度：－20℃－+70℃ 极限工作温度：－40℃－+85℃
存储温度：	－40℃－+85℃
产品大小：	GSM　Modem：长10CM×宽5CM×高2CM 带包装尺寸：长22CM×宽15.5CM×高5.5CM
产品重量：	130克

产品特性	描述
物理特性	尺寸：长97mm × 宽55mm × 高25mm 重量： 90g
工作频段	支持GSM 4 频： GSM/GPRS：850 MHz/900 MHz/1800 MHz/1900 MHz
工作温度	正常工作温度：–20°C～+70°C 极限工作温度：–40°C～+85°C
存储温度	–40°C～+85°C
工作电压	DC 5V 1A
AT指令	请参见《金笛MG301 AT 命令手册》
接口	SIM卡接口（3.0V和1.8V）串口和USB口两种可选电源：DC 5V 1A开关电源天线：SMA
短消息业务	支持新短信提醒、短信接收、短信发送,支持短信管理：读取短信、删除短信、存储状态、短信列表,支持PDU 模式
GPRS业务	GPRS CLASS 10 编码方式CS 1，CS 2，CS 3，CS 4 最大下行传输速率：85.6 kbit/s 最大上行传输速率：42.8 kbit/s 支持PBCCH 内嵌TCP/IP 协议，支持多Socket 链接
语音业务	接听电话、拨打电话

测试项目	测试条件	参考标准	样本数量	结果
温度循环	高温温度：85ºC 低温温度：-40ºC 温度变化率：2°C/min 高低温保持时间：1h 测试持续时间：30个循环工作模式：正常工作	JESD22-A105-B	3台/批	外观检查：正常功能检查：正常射频指标检查：正常
交变湿热	高温：55°C±2°C 低温：25°C±2°C 湿度：95% 循环测试：6 测试持续时间：12h+12h	JESD22-A101-B	3台/批	外观检查：正常功能检查：正常射频指标检查：正常
温度冲击	低温：–40°C±2°C 高温：85°C±2°C 温度变更时间：<30s 测试持续时间：15min 循环次数：100	JESD22-A106-B	3台/批	外观检查：正常功能检查：正常射频指标检查：正常
盐雾测试	温度：35°C Nacl溶液浓度：5%±1% 喷雾时间：8h 温度时间：16h	JESD22-A107-B	3台/批	外观检查：正常功能检查：正常射频指标检查：正常
正弦振动	频率范围：5Hz～200Hz 加速度：30m/s2 扫频速率：1oct/min 测试周期：3个轴向，每轴向5个循环	JESD22-B103-B	3台/批	外观检查：正常功能检查：正常射频指标检查：正常
冲击测试	半正弦波冲击峰值加速度：300m/s2 冲击时间：11ms 测试周期：6个轴向，每个轴向冲击一次	JESD-B104-C	3台/批	外观检查：正常功能检查：正常射频指标检查：正常
跌落测试	高度0.8m，6个面各一次，跌落到水平大理石平台	IEC6006 8-2-32	3台/批	外观检查：正常功能检查：正常射频指标检查：正常
寿命测试	高温工作（长时间）温度：85°C±2°C 测试持续时间：1000h	JESD22-A108-B	50台/批	外观检查：正常功能检查：正常射频指标检查：正常
高温高湿	温度：85°C±2°C 湿度：85%RH 电源：3.8V 测试持续时间：1000h	JESD22-A110-B	50台/批	外观检查：正常功能检查：正常射频指标检查：正常
温度循环	高温：85°C±2°C 低温[1]：–40°C±2°C 高低温保持时间：15min 温度变化率：7°C/min 测试持续时间：1000个循环	JESD22-A104-C	50台/批	外观检查：正常功能检查：正常射频指标检查：正常
ESD	HBM（人体模型）所有管脚：1kV	JESD22-A114-D	3台/批	外观检查：正常功能检查：正常射频指标检查：正常
ESD	接触放电：±2kV，±4kV 空气放电：±2kV，±4kV,±8kV	IEC6100 0-4-2	2台	外观检查：正常功能检查：正常射频指标检查：正常
1、批次≥2 2、[1]：GSM850，GSM900，GSM1800极限工作温度最小值为–40°C，GSM1900极限工作温度最小值为–35°C

金笛 MG301 工作频段

工作频段	发射频段	接收频段
GSM850	824 MHz ~ 849 MHz	869 MHz ~ 894 MHz
GSM900	880 MHz ~ 915 MHz	925 MHz ~ 960 MHz
GSM1800（DCS）	1710 MHz ~ 1785 MHz	1805 MHz ~ 1880 MHz
GSM1900（PCS）	1850 MHz ~ 1910 MHz	1930 MHz ~ 1990 MHz

金笛MG301 工作及存储温度表

参数	最小值	最大值
正常工作温度	–20 °C	70 °C
极限工作温度	–40 °C	–20 °C
极限工作温度	+70 °C	+85 °C
存储温度	–40 °C	85 °C
