MG35
2G
移动版
UART

质

寸    97mm×55mm×25mm

量    90g

件    线线

金笛2G短信终端基于2G工业级模组,
支持移动2G网络,
超低功耗,超高性价比。
产品详情

1、产品特点

金笛MG35是一款全球4频段工业级GSM/GPRS MODEM。该产品采用射频基带一体化超小超薄核心芯片方案,具有超低功耗、超宽温度、更快的速度传输率,抗干扰能力强,经过雷击、浪涌、电脉冲、温度冲击、跌落、盐雾等大量可靠性测试,可靠性达到99.99%,是短信监控、报警、通知和M2M应用的理想方案。

2、核心模块

金笛MG35核心模块采用强劲的ESD保护,直接放电空气±10KV,接触±5KV,充分的FLASH保护机制和多重防呆机制,保证设备可以长期稳定运行。

3、全球通用

金笛MG35 GSM/GPRS Modem其工作频段是GSM850MHz,EGSM900MHz,DCS1800MHz,PCS1900MHz。提供GSM短信,GPRS数传业务,可在全球大多数国家使用。

4、性价比之王

金笛MG35网络兼容性强,发送速度快,另有基站定位、空中升级固件等专利技术,价格却比较亲民,是当之无愧的性价比之王。

参数规格
GSM:四频 GSM900/1800/850/1900Mhz
GPRS:Class12
语音/数据/短息:
PPP/TCP/UDP/FTP/HTTP/SMTP/MUXM100:基本配置(TCP、UDP)
耗电量(at 5v)
GSM 850/900(PCL5):400mA
DCS 1800/PCS 1900(PCL0):230mA
睡眠模式耗电量:13mA
认证/标准
CE 认证:
GCF 认证:
ROHS 标准:
产品特性描述

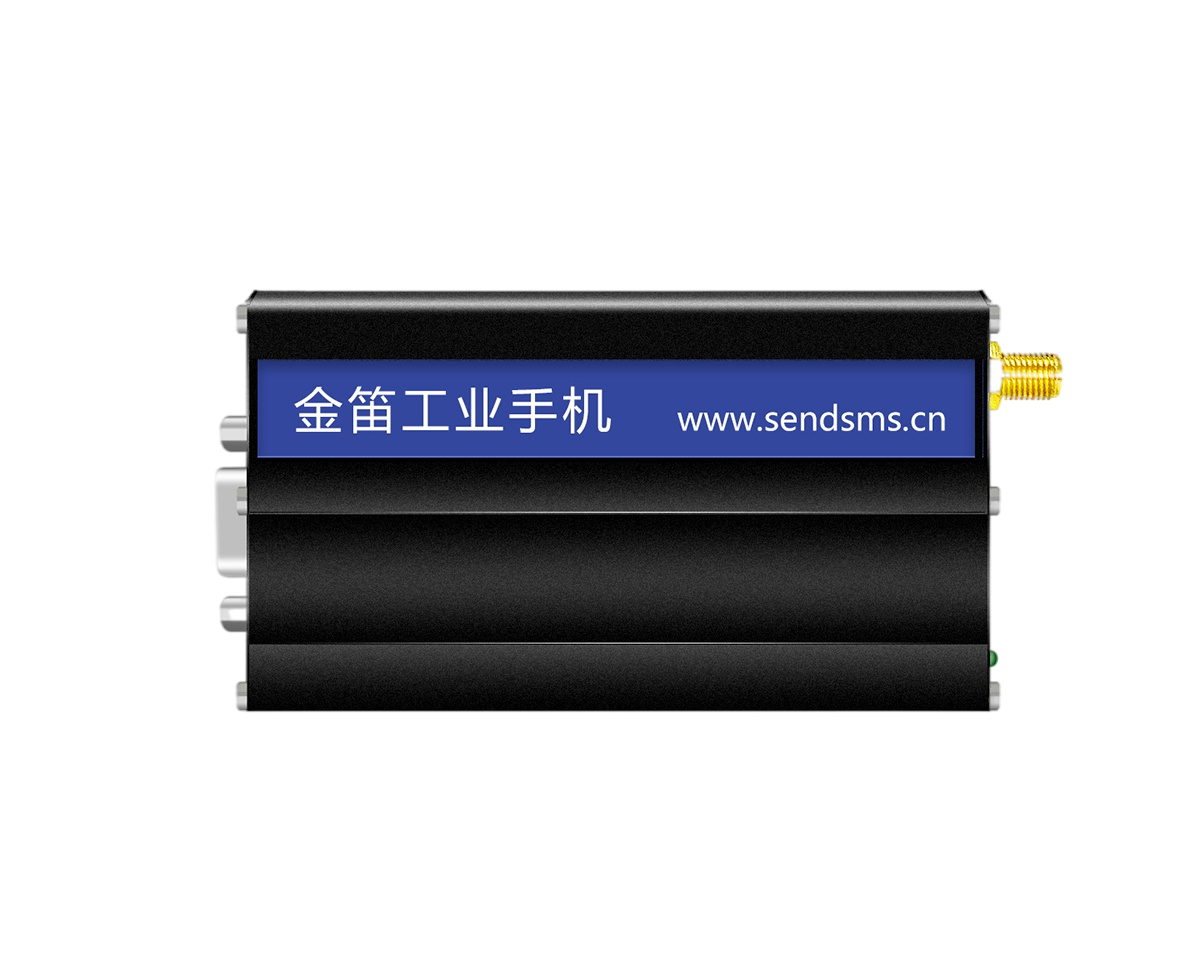

物理特性尺寸: 长97mm × 宽55mm × 高25mm
重量: 90g
工作频段支持GSM全频:
GSM/GPRS:850 MHz/900 MHz/1800 MHz/1900 MHz
灵敏度-108.5dBm
工作温度–40°C~+85°C
工作电压DC 5V 1A
AT指令支持标准和增强AT指令集:
Standard V.25ter AT commands
▪ GSM 07.07
▪ GSM 07.05 (SMS)
▪ GPRS AT commands in accordance with GSM 07.07
▪ TCP/IP stack AT commands
▪ STK (SIM Application Toolkit)
▪ AT commands (Enhanced Functions)
接口支持SIM/USIM卡(3.0V和1.8V)
串口和USB口两种可选,自适应波特率
电源:DC 5V 1A开关电源
天线:SMA
短消息业务GSM点对点短信收发,文本/PDU模式
GPRS业务GPRS CLASS 12
支持TCP/UDP/PPP/FTP/HTTP/SMTP/MMS
上下行传输速率max:85.6 kbit/s
语音业务接听电话、拨打电话
通讯录管理支持SM,ME,FD,ON,MT
省电技术AT+CFUN=支持最少功能模式,AT+QSCLK支持睡眠模式,可通过来电、GPRS数据、接收短信唤醒设备。
特殊功能干扰检测、空中升级、基站定位、基站扫描与锁频
应用领域OA办公通知,车载,机房报警,野外监控,工业计量,M2M,IoT
资质认证核心模块通过认证:CE FCC CCC NAL PTCRB OFCA China TA



功能特点
AT指令设置(GSM07.05、GSM07.07及其它AT扩展指令):>300
自动恢复-时间重置:
输入/输出-数据:1
无线下载:可选
语音、数据和短信功能
非同步数据电路,透明及非透明数据传输最高可达85.6Kbps:
自动传真(class1与class2):
MNP2,V.42Nbis:
文本/PDU 格式短信:
点对点短信(MT/MO):
UCS2 字符管理:
其他功能
运行状态 LED 灯:
外壳:金属
DIN 导轨安装:



接口
SIM 卡读卡器:3v/1.8v

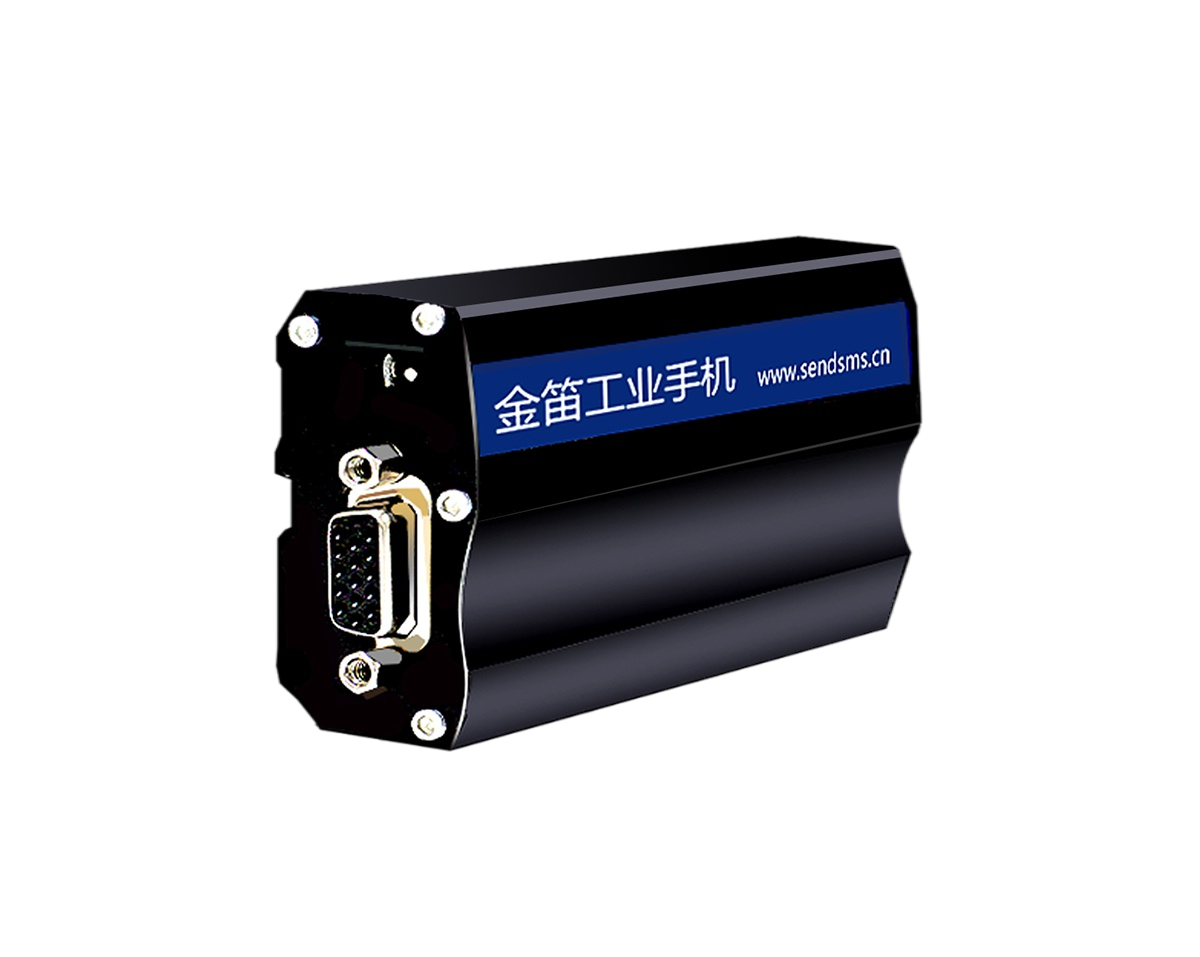

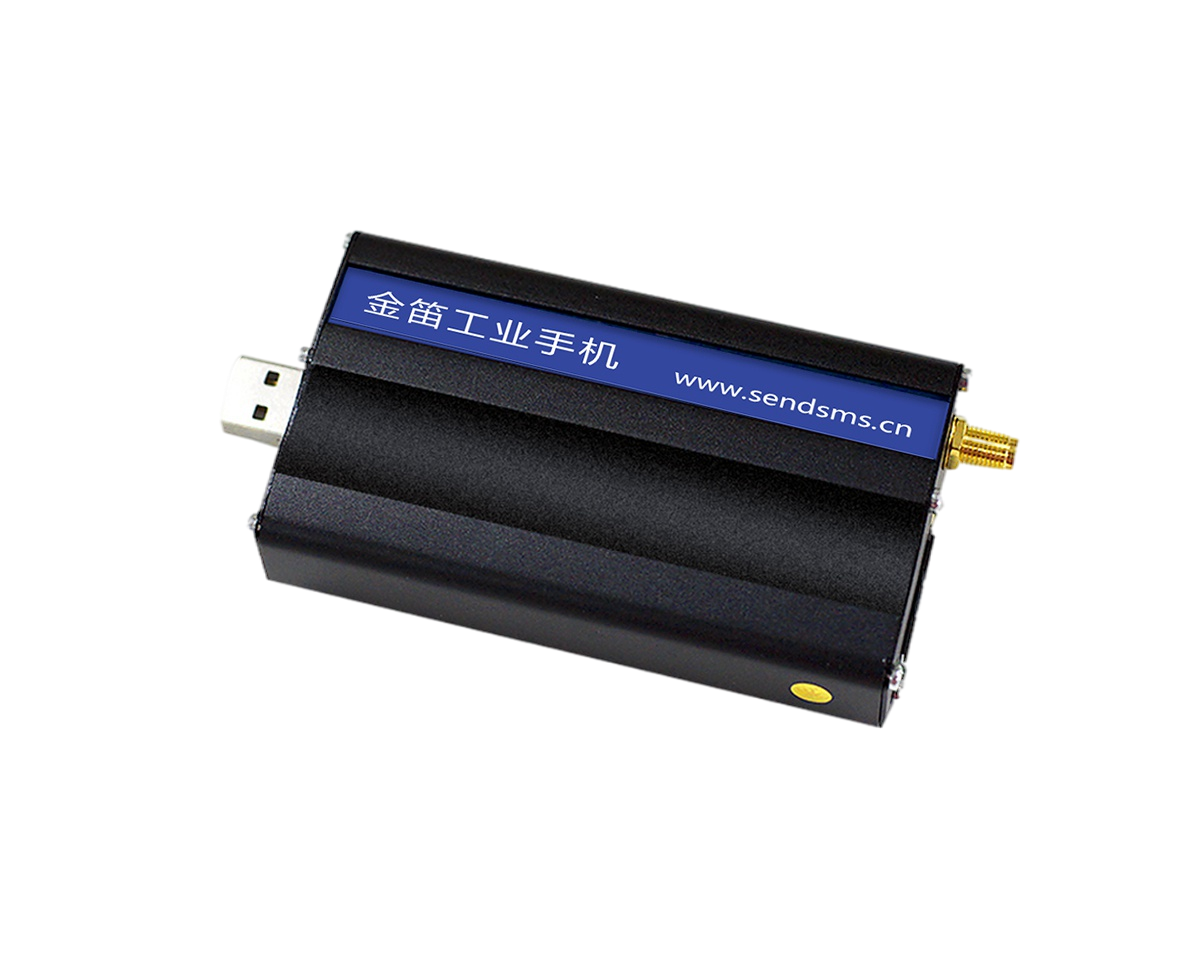

数据接口:USB接口或RS232 15 针串口
电源接口:2.1圆头直流电源(仅串口设备)
天线接口:SMA 天线接头(50 欧姆)
可选配件
GSM 天线 900/1800Mhz:
GSM 天线 850/1800Mhz:
RS232 串口线/USB线:
DIN 导轨夹:
MG35 -01
MG35 -02
MG35 -03
MG35 -04
MG35 -05
MG35 -06
物理特性尺寸: 长97mm × 宽55mm × 高25mm 重量: 90g
工作频段支持GSM全频:SM/GPRS:850 MHz/900 MHz/1800 MHz/1900 MHz
灵敏度-108.5dBm
工作温度–40°C~+85°C
工作电压5V
AT指令支持标准和增强AT指令集:
Standard V.25ter AT commands
▪ GSM 07.07
▪ GSM 07.05 (SMS)
▪ GPRS AT commands in accordance with GSM 07.07
▪ TCP/IP stack AT commands
▪ STK (SIM Application Toolkit)
▪ AT commands (Enhanced Functions)
接口支持SIM/USIM卡(3.0V和1.8V)
串口和USB口两种可选,自适应波特率
电源:DC 5V 1A开关电源
天线:SMA
短消息业务GSM点对点短信收发,文本/PDU模式
GPRS业务GPRS CLASS 12
支持TCP/UDP/PPP/FTP/HTTP/SMTP/MMS
上下行传输速率max:85.6 kbit/s
语音业务接听电话、拨打电话
通讯录管理支持SM,ME,FD,ON,MT
省电技术AT+CFUN=支持最少功能模式,AT+QSCLK支持睡眠模式,可通过来电、GPRS数据、接收短信唤醒设备。
特殊功能干扰检测、空中升级、基站定位、基站扫描与锁频
应用领域OA办公通知,车载,机房报警,野外监控,工业计量,M2M,IoT
资质认证核心模块通过认证:CE FCC CCC NAL PTCRB OFCA China TA

指示灯

指示灯状态状态说明
不亮没有开机或没有供电
常亮没插SIM卡,信号不好或找不到网络
快闪工作状态,发短信或打电话
慢闪正常待机状态

信号强弱判断

AT+CSQ返回结果信号质量
14~31可以正常工作
0~13 和 +99信号不够,不能正常工作
MG35 -07

您可能有这样的经历,插机箱前的USB不识别,插机箱后的USB就正常。差别就在于前面的USB口阻抗大,或屏蔽层做得不好。标准的USB数据线应该有纯铜或是镀锡铜作为传输内芯,外层有铝箔和金属编织网进行屏蔽以保证USB数据线信号的稳定传输,防止周围电磁场的干扰。外被采用柔软适中的材料来保护内部线材,避免外界的损伤。很多厂商为了抢低价位,把这些都省略了,把延长线里的铜芯信号线换成了铝芯,造成了GSM MODEM工作的不稳定。

MG35 -08

USB接头提供一组5伏特的电压,可作为相连接USB设备的电源。实际上,设备接收到的电源可能会低于5V,只略高于4V。USB规范要求在任何情形下,电压均不能超过5.25V;在最坏情形下(经由USB供电HUB所连接的LOW POWER设备)电压均不能低于4.375V,一般情形电压会接近5V。许多山寨USB猫劣质的USB延长线并不能提供足额电流,直流电的传输距离是有限的,由于导线本身的电阻性,任何导线都有电阻,USB供电正好就是直流低电压供电,传输线损耗是越不过去的坎,只能在一定范围内尽量小的减少其影响。一根劣质的USB延长线2.6欧姆,通过1A的电流,在线上降压2.6V,导致供电不足,需要经常插拔重启,不能长期7*24小时稳定工作。同样一根1.5米的USB延长线,有卖2元一根有卖20元一根,USB端口为外部设备提供5V±5%的供电电压,每个USB端口最大输出电流为500mA,过长或质量太差的USB延长线,就会造成信号不稳、死机、或者硬件出错等情况。

MG35 -09
MG35 -10
MG35 -11
MG35 -12

再好的硬件,也需要优秀的软件配合,才能达到理想的运行效果。针对运营商锁卡、封卡的情况,金笛软件通过监控模块和看门狗模块自动判断,自动根据响应返回结果运行指定动作,比如自动重启硬件,自动重启软件,自动延时重发等,无需人工干预,让您高枕无忧。
