M1806N-NC5
4G
全网通
RJ45

质

寸    114mm×55mm×25mm

量    120g

件    线线

金笛4G短信终端基于4G工业级模组,
支持2G/3G/4G全兼容,全球适用,
内嵌超级网口,断网自动重连,短信收发速度快,高效稳定。
产品详情
主要参数:
主要参数性能备注
最小值典型值最大值
       工作温度(℃)-2025+55
存储温度(℃)-2525+85
工作电压(V)5.05.016≥5.0v可保证输出功率
短信发送速度2秒/条
串口波特率(bps)9600,19200,38400,57600,115200,230400出厂默认波特率115200bps
串口参数None/8/1

网络协议:
主要参数描述备注



频段

LTE(FDD)B1/B3/B5/B8

LTE (TDD) B38/B39/B40/B41

WCDMA Band B1/B3/B5/B8

TD-SCDMA B34/B39

GSM/GPRS/EDGETriBand850/900/1800

CDMA2000 1X/EVDO BC0





支持移动、联通、电信,支持在国外使用,

设备可自动搜寻频率,也可以通过AT指令设置

网络协议IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket
工作模式TCP Server/TCP Client/UDP Server/UDP Client默认工作模式:TCP Server



IP 获取方式



静态IP、DHCP

出厂默认IP:192.168.0.7

默认子网掩码:255.255.255.0

默认网关:192.168.0.1

默认本地端口:23

数据格式文本/PDU
AT指令支持标准AT指令集(Hayes 3GPP TS 27.007和 27.005)

 接口参数:

硬件接口描述备注

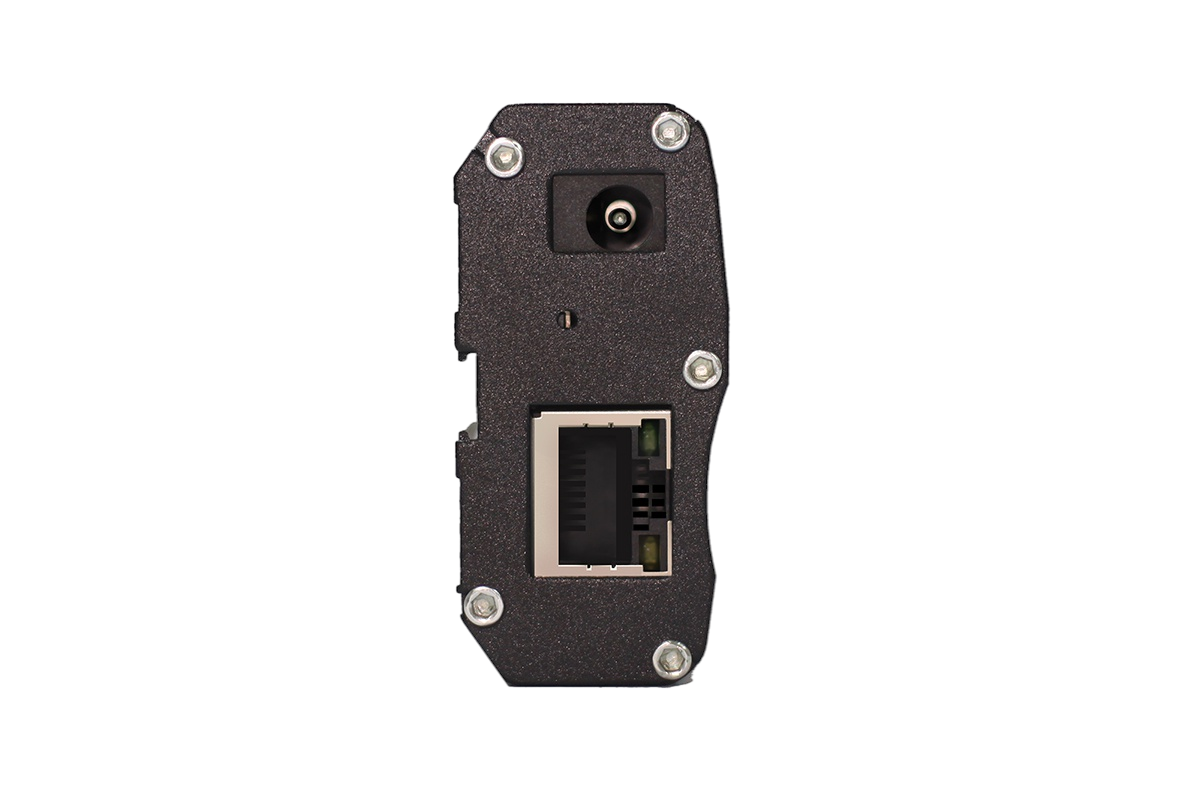

数据接口RJ45网口10/100Mbps、交叉直连自适应
SIM卡接口3v/1.8v
天线接口50Ω特征阻抗SMA 天线接头
电源接口5.5*2.1圆头直流电源
规格参数:
物理特性描述备注
外壳材质金属DIN 导轨安装
外形尺寸(mm)114*55*25不包括配件
重量(g)120不包含配件
配件电源适配器,网线,天线
1806N-NC5_1
1806N-NC5_2
1806N-NC5_3
1806N-NC5_4
1806N-NC5_5
1806N-NC5_6
1806N-NC5_7
1806N-NC5_9
主要参数性能备注
最小值典型值最大值
工作温度(℃)-2025+55
存储温度(℃)-2525+85
工作电压(V)5.05.016≥5.0v可保证输出功率
主要参数描述备注
频段LTE(FDD)B1/B3/B5/B8
LTE (TDD) B38/B39/B40/B41
WCDMA Band B1/B3/B5/B8
TD-SCDMA B34/B39
GSM/GPRS/EDGETriBand850/900/1800
CDMA2000 1X/EVDO BC0
支持移动、联通、电信,支持在国外使用,
设备可自动搜寻频率,也可以通过AT指令设置
网络协议IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket
工作模式TCP Server/TCP Client/UDP Server/UDP Client默认工作模式:TCP Server
IP 获取方式静态IP、DHCP出厂默认IP:192.168.0.7
默认子网掩码:255.255.255.0
默认网关:192.168.0.1
默认本地端口:23
数据格式文本/PDU
AT指令支持标准AT指令集(Hayes 3GPP TS 27.007和 27.005)
短信发送速度2秒/条
串口波特率(bps)9600,19200,38400,57600,115200,230400出厂默认波特率115200bps
串口参数None/8/1
硬件接口描述备注
数据接口RJ45网口10/100Mbps、交叉直连自适应
SIM卡接口3v/1.8v
天线接口50Ω特征阻抗SMA 天线接头
电源接口5.5*2.1圆头直流电源
物理特性描述备注
材质金属DIN 导轨安装
外形尺寸(mm)114*55*25不包括配件
重量(g)120不包括配件
配件电源适配器,网线,天线

指示灯

指示灯状态状态说明
不亮没有开机或没有供电
常亮没插SIM卡,信号不好或找不到网络
快闪工作状态,发短信或打电话

信号强弱判断

AT+CSQ返回结果信号质量
14~31可以正常工作
0~13 和 +99信号不够,不能正常工作
