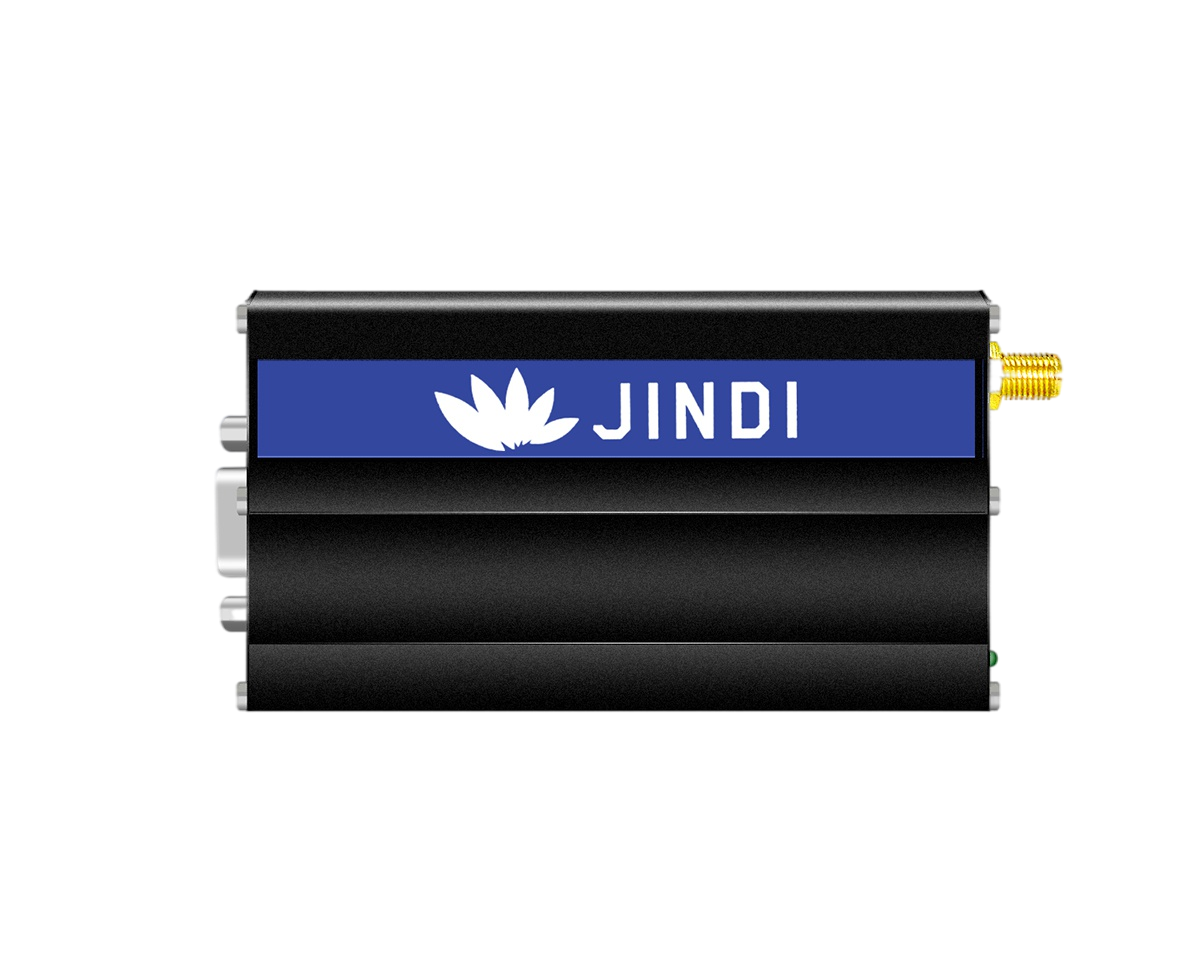

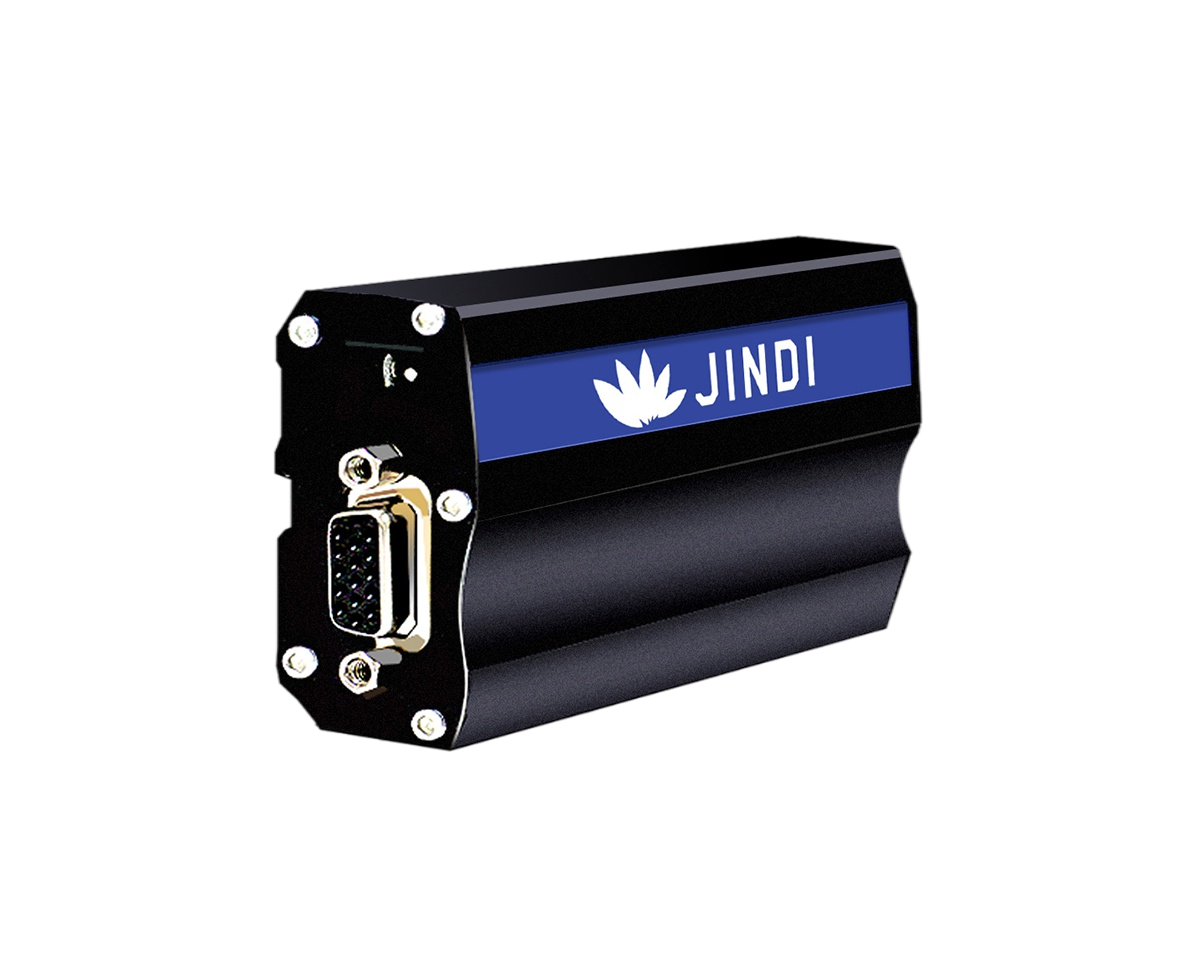

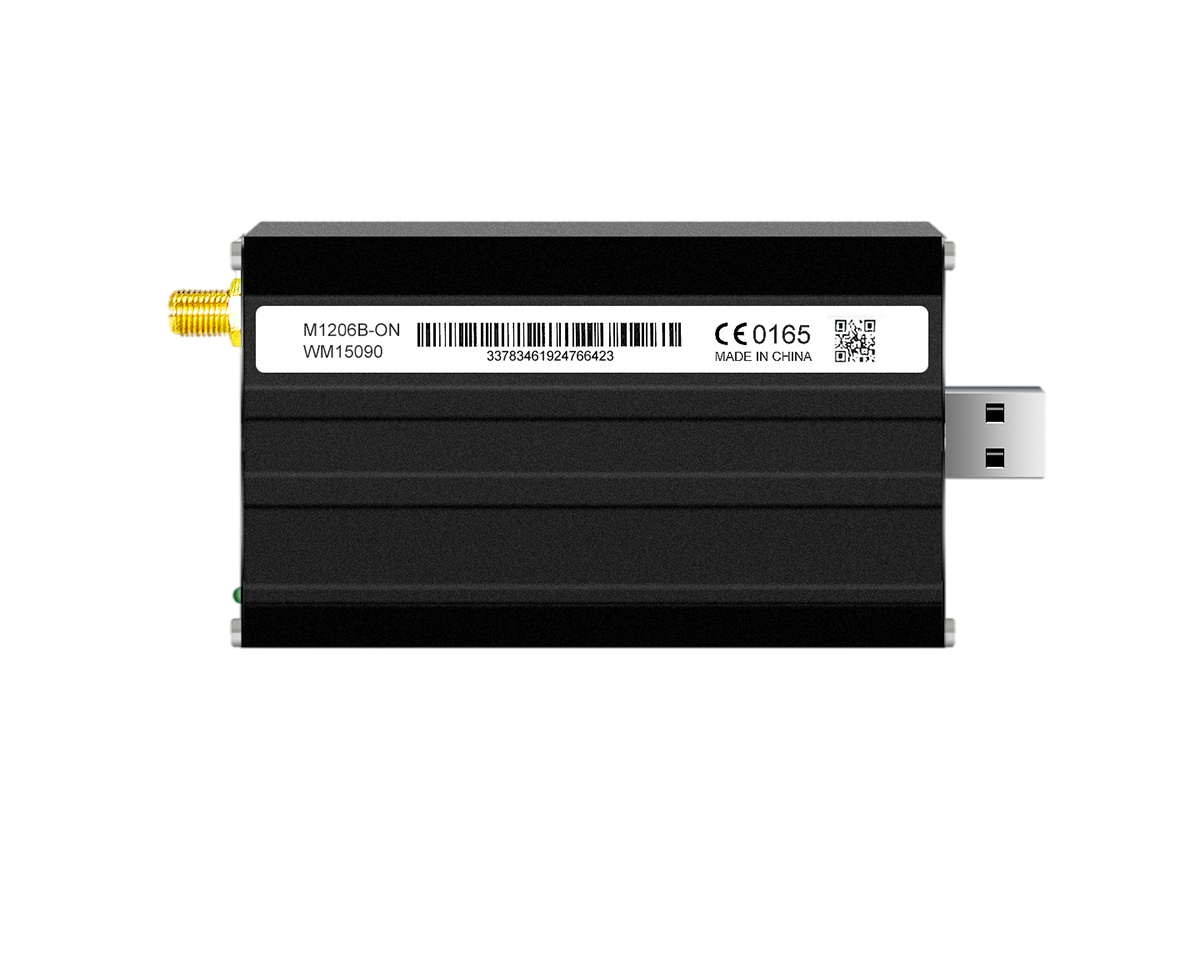

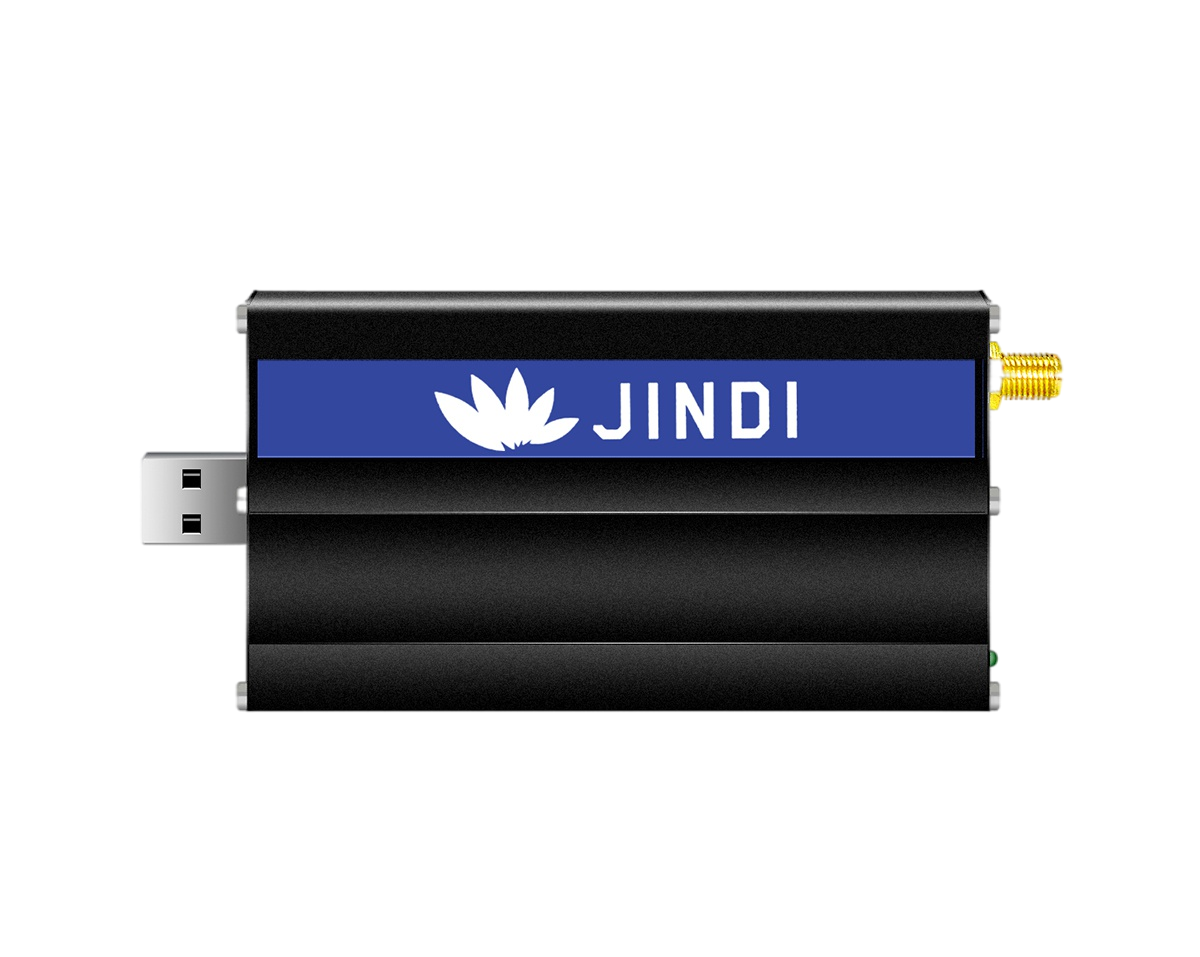

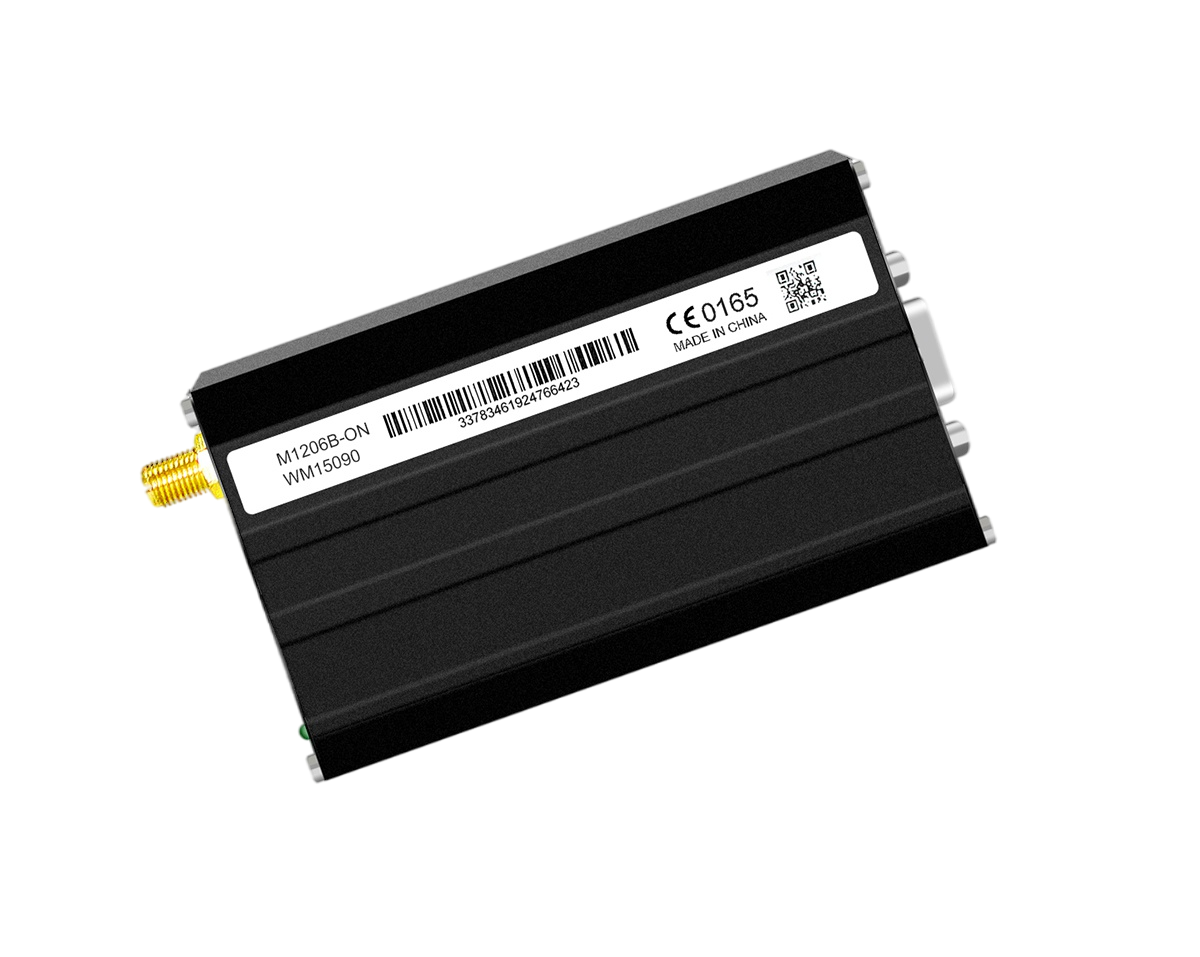

M1206B
2G
移动版
USB2.0/UART

质

寸    97mm×55mm×25mm

量    100g

件    USB线/线线URAT

金笛2G短信终端基于2G工业级模组,
支持移动2G网络,
经典机型,完美对接市几乎所有短信管理软件,无需二次开发。
产品详情
命令发送介绍
+CSCA 设置SMS服务中心号码
+IPR 设置MODEM的接口速率,0为自动速率
+CNMIAT+CNMI=2,2设置SMS的输出方式
+CMGFAT+CMGF=1设置SMS编码方式(1文本格式,0为PDU格式)
+CMGSAT+CMGF=1
OK
AT+CMGS=13601019694
>AAA<^Z>
+CMGS:204
OK
发送SMS指令,例子为采用文本方式发送英文字符。如发中文须采用PDU方式或者AT+CSCS=”UCS2″编码。
+CSAS 设置信息存储指令
AT&W设置信息存储指令保存设置



技术规范 Technical Specification
产品型号
Product Model
金笛M1206B(芯片:24PL)
Jindi M1206B(Chip:24PL)
技术指标
Technical Indicator
1、工作频率:国内版GSM900M/1800M,国际版GSM900M/1800M/850M/1900M
2、发送SMS速度:600条/小时
1、Band limits:China GSM900M/1800M International GSM900M/1800M/850M/1900M
2、Sending speed:600pcs/h
产地
Origin
核心模块:进口
电源、数据线、天线:国产
Chip:France
Power supply、data cable、antenna:China
产品性能
Product Performance
双频GSM调制解调器(EGSM900/1800MHz或EGSM850/1900MHz),适用于数据,传真,短信息及话音应用, 已通过所有认证
其设计及开发符合ETSI GSM Phase2+标准(一般话机)
Dual-band GSM modem (EGSM900/1800MHz or EGSM900/1900MHz), applied to the data, fax, voice and messaging applications, certified by all the ETSI GSM Phase2+technical standards, and its design and development conform to these standards (General Telephone)
输出功率
Output Power
Class4(2W@900MHz)
Class1(1W@1800/1900MHz)
输入电压
Input Voltage
5V-32V
输入电流
Input Current
5mA待机状态,140mA在GSM900MHz@12V 通话状态
5mA待机状态,100mA在GSM1800/1900MHz@12V 通话状态
5mA standby,140mA @12V  phone state GSM900MHz
5mA standby,100mA @12V  phone state GSM1800/1900MHz
温度范围
Temperature Range
-20℃-+55℃工作状态
-25℃-+70℃保存状态
-20℃-+55℃working stat
-25℃-+70℃storage state
产品大小
Product Size
GSM Modem:97x55x25mm
产品重量
Net Weight
90g
用途
Purpose
用电脑或者单片机通过串口(RS232)或者USB口控制GSM Modem实现短信接收和发送。
Use a computer or microcontroller, through the serial port (RS232) or USB port control GSM Modem, SMS receive and send

产品同类对比PRODUCT COMPARISON

属性M1206BMG35MG301
外壳
材质
金属金属金属
外壳
尺寸
97mm*55mm*25mm97mm*55mm*25mm97mm*55mm*25mm
裸机
重量
串口:105g
USB口:95g
串口:95g
USB口:90g
串口:100g
USB口:95g
支持
频段
国际版:四频GSM900/1800/850/1900Mhz
国内版:双频GSM900/1800MHz
四频850/900/1800/1900MHz四频850/900/1800/1900MHz
工作
温度
–20°C~+55°C–40°C~+85°C正常工作温度:–20°C~+70°C
极限工作温度:–40°C~+85°C
存储
温度
–25°C~+70°C–40°C~+85°C–40°C~+85°C
SIM卡
接口
3v/1.8v3v/1.8v3v/1.8v
数据
接口
RS232 15 针串口或USB接口RS232 15 针串口或USB接口RS232 15 针串口或USB接口
电源
接口
2.1圆头直流电源(仅串口设备)2.1圆头直流电源(仅串口设备)2.1圆头直流电源(仅串口设备)
指示灯正常通电:长亮
成功联网:闪烁
正常通电:快闪(间隔大约1s)
成功联网:慢闪(间隔大约3s)
正常通电:快闪(间隔大约1s)
成功联网:慢闪(间隔大约3s)
天线
接口
SMA 天线接头(50 欧姆)SMA 天线接头(50 欧姆)SMA 天线接头(50 欧姆)
输入
电压
串口5-20V  /  USB口5V串口5-16V  /  USB口5V串口5-16V  /  USB口5V
功耗
(5V)
休眠状态平均耗电量:5mA
待机状态平均耗电量:23mA
运行状态平均耗电量:150mA
休眠状态平均耗电量:1.3mA
待机状态平均耗电量:15mA
运行状态平均耗电量:220mA
休眠状态平均耗电量:3mA
待机状态平均耗电量:75.5mA
运行状态平均耗电量:170mA
AT
命令
GSM07.05 、 GSM07.07及WavecomGSM07.05 、 GSM07.07和其它AT扩展指令参见《HUAWEI MG301 GSM LCC模块AT命令手册》
基础
功能
GSM/GPRS短信、数据传输及语音服务GSM/GPRS短信、数据传输及语音服务GSM/GPRS短信、数据传输及语音服务
短消息
业务
新短信提醒、短信接收、短信发送新短信提醒、短信接收、短信发送新短信提醒、短信接收、短信发送
短信
管理
读取短信、删除短信、存储状态、短信列表读取短信、删除短信、存储状态、短信列表读取短信、删除短信、存储状态、短信列表
短信
格式
文本、PDU格式文本、PDU格式文本、PDU格式
点对点
短信
(MT/
MO)
支持支持支持
短信
发送
速度
实测每小时收发各625条短信(配合WEB中间件)实测每小时收发各926条短信(配合WEB中间件)实测每小时收发各941条短信(配合WEB中间件)
GPRSclass1 与 class2class 12(最大值)class 10(最大值)
编码
方式
UCS2CS 1,CS 2,CS 3,CS 4CS 1,CS 2,CS 3,CS 4
协议栈基本配置(TCP、UDP)PPP/TCP/UDP/FTP/HTTP/SMTP/MUX内嵌 TCP/IP 协议,支持多 Socket 链接
数据
传输
速率
最大下行传输速率:14.4 kbit/s
最大上行传输速率:14.4 kbit/s
最大下行传输速率:85.6 kbit/s
最大上行传输速率:85.6 kbit/s
最大下行传输速率:85.6 kbit/s
最大上行传输速率:42.8 kbit/s
PBCCHN/A支持支持
USSDN/A支持N/A
可配套
使用的
软件
VC中间件、WEB中间件VC中间件、WEB中间件VC中间件、WEB中间件
模块
认证
信息
CE 、GCF 、ROHSCE、FCC、CCC、NAL、GCF、PTCRB、OFCA、China TACE、CCC、ROHS、中国型号核准证、中国环保声明
